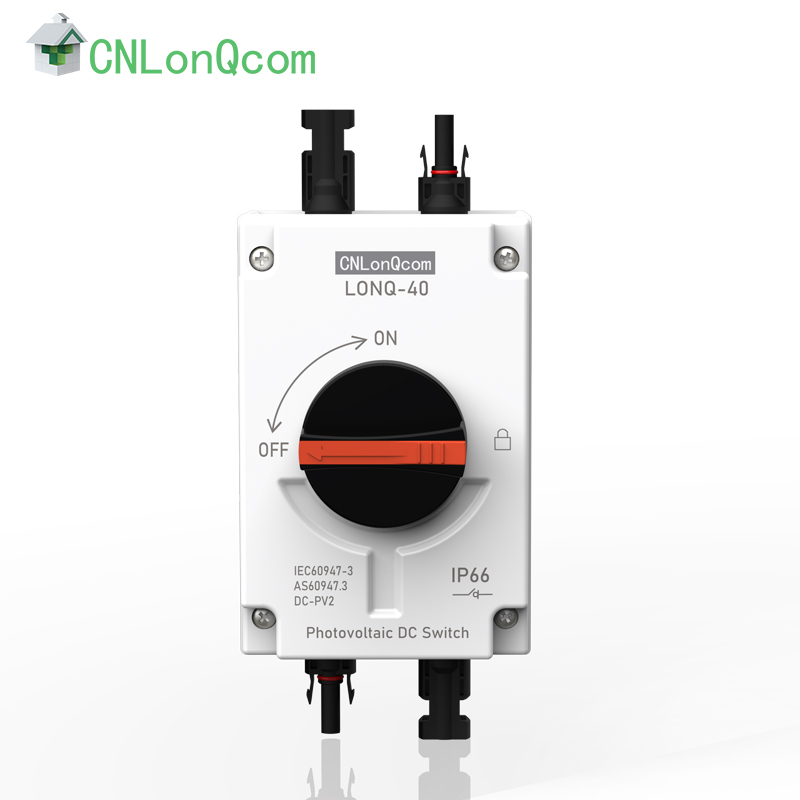

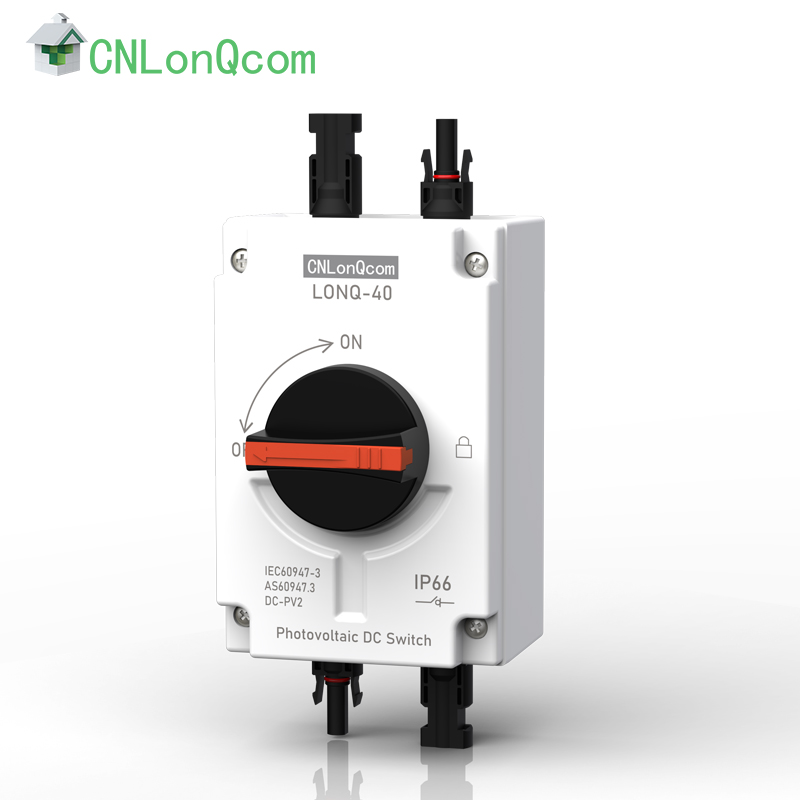

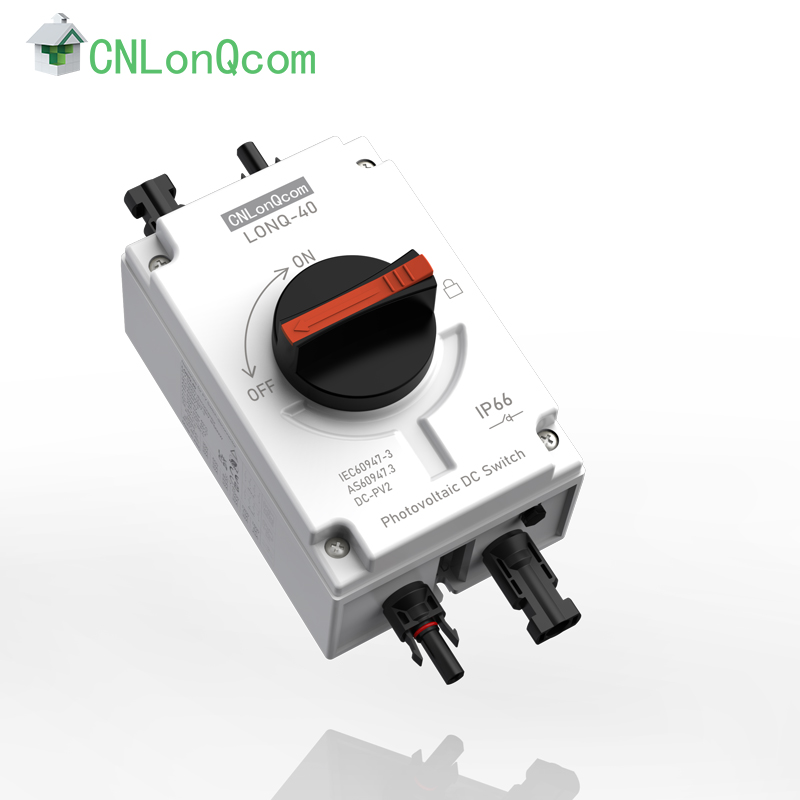

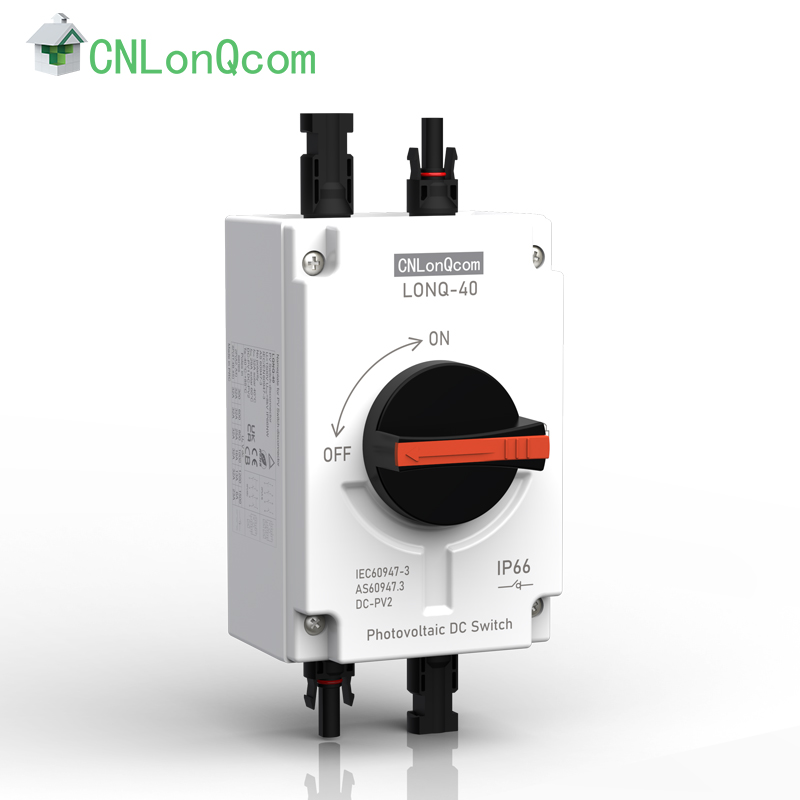

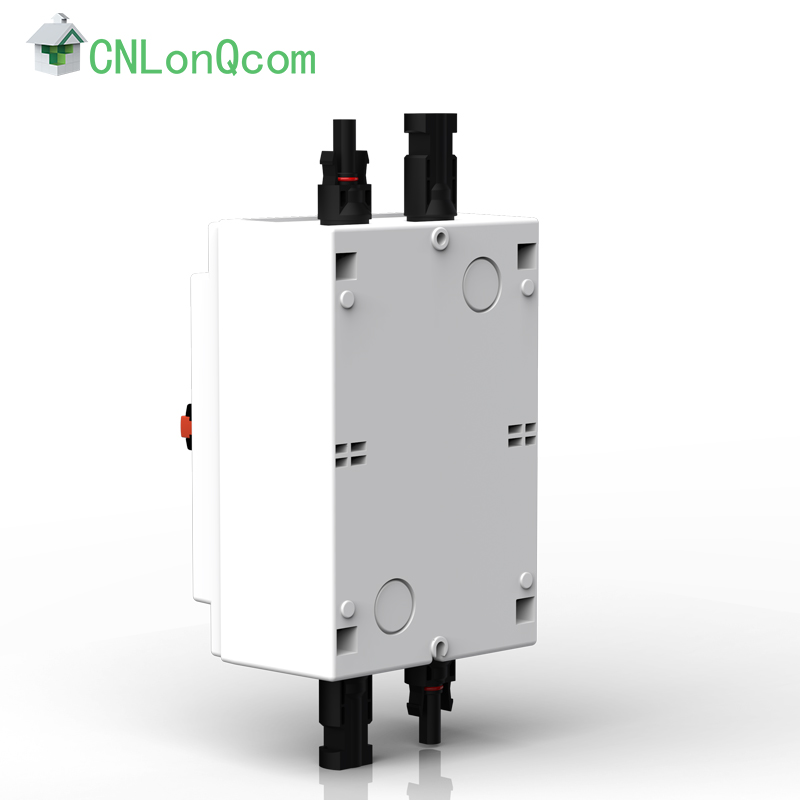

CNLonQcom என்பது ஒளிமின்னழுத்த மின் விநியோக அமைப்புகளில் பயன்படுத்தப்படும் 1500V 32A வரையிலான PV ஸ்விட்ச்-டிஸ்கனெக்டரின் தொழில்முறை உற்பத்தியாளர் மற்றும் சப்ளையர் ஆகும்.
முக்கிய அளவுருக்கள் | அலகு | LONQ-40 | |
மதிப்பிடப்பட்ட காப்பு மின்னழுத்தம் | Ui | V | 1500 |
மதிப்பிடப்பட்ட வெப்ப மின்னோட்டம் | இத் | A | 32 |
மதிப்பிடப்பட்ட உந்துவிசை மின்னழுத்தத்தைத் தாங்கும் | உம்ப் | V | 8000 |
மதிப்பிடப்பட்ட குறுகிய-சுற்று உருவாக்கும் திறன் | lcw | A | 1000 |
அதிகபட்ச கேபிள் குறுக்குவெட்டுகள் (ஜம்பர் உட்பட) |
|
|
|
திடமான அல்லது நிலையான | மிமீ2 | 2.5-6 | |
நெகிழ்வான | மிமீ2 | 2.5-6 | |
நெகிழ்வான (+ மல்டிகோர் கேபிள் முடிவு) | மிமீ2 | 2.5-6 | |
முறுக்கு |
|
|
|
முறுக்கு முனையத்தின் திருகுகள் M4. | Nm | 1.2-1.8 | |
முறுக்கு ஷெல் பெருகிவரும் திருகுகளை இறுக்குதல் | Nm | 1.5-2.0 | |
முறுக்கு நாப் திருகுகளை இறுக்குகிறது | Nm | 0.5-0.7 | |
முறுக்குவிசையை ஆன் அல்லது ஆஃப் செய்தல் | Nm | 0.9-1.3 | |
அடித்தளத்தில் வயரிங் முறுக்கு | Nm | 1.1-1.4 | |
பொது அளவுருக்கள் |
|
|
|
குமிழ் நிலைகள் |
|
9 மணிநேரம் 12 மணிக்கு ஆஃப் | |
இயந்திர வாழ்க்கை |
|
10000 | |
DC துருவங்களின் எண்ணிக்கை |
|
2 அல்லது 4 | |
செயல்பாட்டு வெப்பநிலை |
|
-40 முதல் +85 வரை | |
சேமிப்பு வெப்பநிலை |
|
-40 முதல் +85 வரை | |
மாசு பட்டம் | ℃ | 2 | |
அதிக மின்னழுத்த வகை | ℃ | III | |
ஷாஃப்ட் மற்றும் மவுண்டிங் nul இன் ஐபி மதிப்பீடு |
|
IP66 |
வயரிங் வரைபடம்
சிறிய தொகுதி
ஃபிளேம் ரிடார்டன்ட் பொருள்
lp66
பறக்கும் ஃபாக்ஸ் ஷார்ட்
முழுமை துணைக்கருவிகள்
-40℃~+85℃ சுற்றுப்புற வெப்பநிலை வரம்பு
துருவமற்ற வடிவமைப்பு
சோதனையானது AS 60947.3:2018,EN IEC 60947-3 :2021,பயன்பாட்டு வகை: DC-PV2 | துருவம் | சரங்களின் எண் | பகுதி எண் | ||||
600V | 800V | 1000V | 1200V | 1500V | |||
பிவி2 | பிவி2 | பிவி2 | பிவி2 | பிவி2 |
|
|
|
40 | 32 | 25 | 13 | 6 | 2 | 1 | LONQ-40-2 |
40 | 32 | 25 | 13 | 6 | 4 | 1 | LONQ-40-4 |
40 | 32 | 32 | 32 | 23 | 4 | 1 | LONQ-40-4S |
40 | 32 | 32 | 32 | 23 | 4 | 1 | LONQ-40-4B |
40 | 32 | 32 | 32 | 23 | 4 | 1 | LQNQ-40-4T |
வகை |
PEDSC100R/120R | தொடர்புகள் வயரிங் வரைபடம் | மாறுதல் உதாரணம் |
2-துருவம் | 2 |
|
|
4-துருவம் | 4 |
|
|
4-துருவம் மேல் உள்ளீடு மற்றும் வெளியீடு | 4T |
|
|
4-துருவம் lnput மற்றும் Output கீழே | 4B |
|
|
4-துருவம் மேல் வெளியீடு கீழே lnput | 4S |
|
|
