பி.வி காம்பினர் பெட்டி 6in 1 அவுட் DC500V

CNLONQCOM IP65 PV COMINER BOX 6IN 1 OUT DC500V/600V/800V சர்க்யூட் பிரேக்கர் மற்றும் எழுச்சி மின்னல் பாதுகாப்பு மற்றும் வெளிப்புற சோலார் பேனல் டி.சி அமைப்புகள், ஆர்.வி, வீடுகள், படகுகள்
Valtal மதிப்பிடப்பட்ட மின்னழுத்தம்: DC500V/600V/800V
● மதிப்பிடப்பட்ட நடப்பு: 6/10/16/20/25/22/40/50/63A
● சரம்: 6in 1out
String ஒரு சரத்திற்கு அதிகபட்ச உள்ளீட்டு மின்னோட்டம்: 6/10/16/20/25/30a
String ஒரு சரத்திற்கு அதிகபட்ச வெளியீட்டு மின்னோட்டம்: 6/10/16/20/25/22/00/50/63a
● இணைப்பான்: MC-4 அல்லது Pg
● தரநிலை: IEC60269-6, IEC60947-2, IEC61643-1
● வீட்டுவசதி பொருள்: பிசி+ஏபிஎஸ்
● சான்றிதழ்: CE, IP65, ROHS, ISO9001

மாதிரி:LQX6/1DC500V/600V/800VB1

விசாரணையை அனுப்பு

தயாரிப்பு விளக்கம்

தொழில்நுட்ப தரவு
மாதிரி	LQX6/1DC500VB1
தட்டச்சு செய்க	MCB மற்றும் SPD மற்றும் உருகி
சரம்	1 அவுட்டில் 6
மதிப்பிடப்பட்ட மின்னழுத்தம் UE (v)	DC500/600/800
ஒரு சரத்திற்கு அதிகபட்ச உள்ளீட்டு மின்னோட்டம் (அ)	10/15/20 விரும்பினால்
ஒரு சரத்திற்கு அதிகபட்ச வெளியீட்டு மின்னோட்டம் (அ)	80/100/125 விரும்பினால்
தர சான்றிதழ்	CE 、 ISO9001 、 ROHS 、 IP65 、 TUV
தரநிலை	IEC60947-2 、 IEC61643-1 、 IEC60269-6
மினியேச்சர் சர்க்யூட் பிரேக்கர் (எம்.சி.பி)		எழுச்சி பாதுகாப்பான் (SPD)
பிரேம் டிகிரி மதிப்பிடப்பட்ட மின்னோட்டம் (அ)	125	(8/20) யு.எஸ் (கா)	20
(அ) இல் மதிப்பிடப்பட்ட மின்னோட்டம்	80/100/125 விரும்பினால்	ஐமாக்ஸ் (8/20) யு.எஸ் (கே.ஏ)	40
மதிப்பிடப்பட்ட மின்னழுத்தம் UE (v)	DC500	மதிப்பிடப்பட்ட மின்னழுத்தம் UE (v)	DC500/600/800
மதிப்பிடப்பட்ட காப்பு மின்னழுத்தம் UI (v)	DC1000	மின்னழுத்த பாதுகாப்பு நிலை (கே.வி)	2.2
உந்துவிசை மின்னழுத்தம் UIMP (KV)	4	துருவங்கள்	2 ப
உடைக்கும் திறன் ஐ.சி.யு (கே.ஏ)	6	வீட்டுப் பொருள்	பா
இயங்கக்கூடிய திறன் எல்.சி.எஸ் (எல்.சி.யு)	75%	சிப் தடிமன் (மிமீ)	6
வளைவு வகை	C	உருகி
துருவங்கள்	2	(அ) இல் மதிப்பிடப்பட்ட மின்னோட்டம்	10/15/20/25/30 விரும்பினால்
வயரிங் பயன்முறை	துருவமுனைப்பு இல்லை, மேல் மற்றும் கீழ் வெளியே அல்லது கீழே மற்றும் மேலே வெளியே	மதிப்பிடப்பட்ட மின்னழுத்தம் UE (v)	DC1000
வீட்டுப் பொருள்	பா	துருவங்கள்	2 ப
கடத்தி பொருள்	தாமிரம்	உருகி அளவு (மிமீ)	10*38
இயந்திர வாழ்க்கை (மேக்ஸைம்ஸ்)	20000	வீட்டுப் பொருள்	பா
மின் வாழ்க்கை (மேக்ஸைம்ஸ்)	6000	சூழல்
முன்பே நிறுவப்பட்ட பி.வி கேபிள்		இயக்க வெப்பநிலை	-25 ℃ முதல் +60 ℃
கேபிள் விட்டம்	4 ~ 25 மி.மீ.	ஈரப்பதம்	≤95%
அதிகபட்ச மின்னழுத்தம் (வி)	1000 ~ 2000	உயரம்	2000 மீ
அதிகபட்ச மின்னோட்டம் ()	10 ~ 200	நிறுவல்	சுவர் பெருகிவரும்
ஹவுசிங்ஸ்
பொருள்	பிசி+ஏபிஎஸ்
பாதுகாப்பு நிலை	ஐபி 65
தாக்க பாதுகாப்பு நிலை	Ik10
உள்ளீடு அல்லது வெளியீட்டு இணைப்பு	பி.ஜி அல்லது பி.வி இணைப்பிகள்

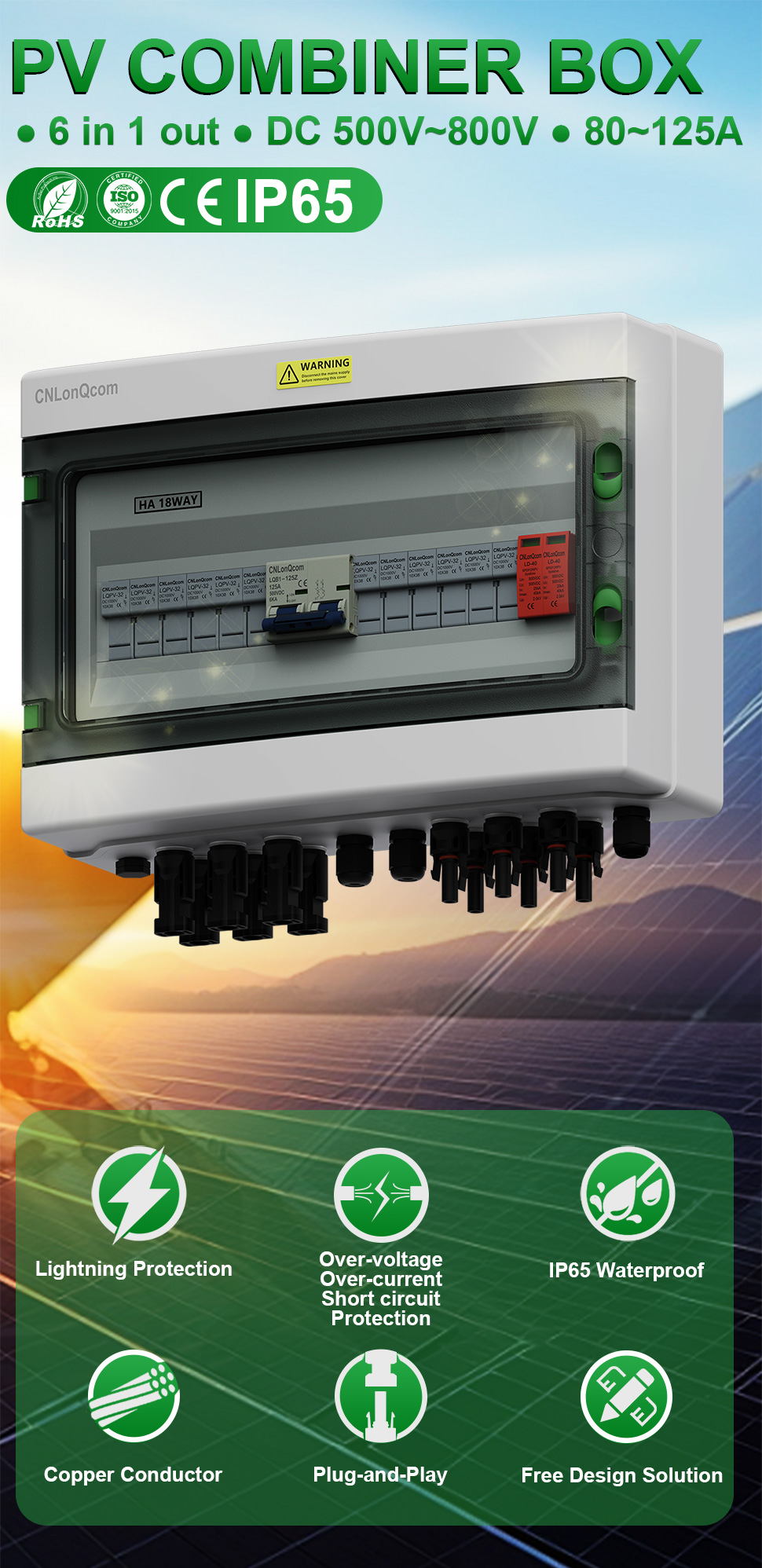

பி.வி காம்பினர் பெட்டி

● 6 இல் 1 அவுட் ● DC 500V ~ 800V ● 80 ~ 125A

ஐபி 65

மின்னல் பாதுகாப்பு
அதிக மின்னழுத்தம்
அதிக நடப்பு
குறுகிய சுற்று
பாதுகாப்பு
IP65 நீர்ப்புகா
செப்பு கடத்தி
செருகுநிரல் மற்றும் விளையாட்டு
இலவச வடிவமைப்பு தீர்வு

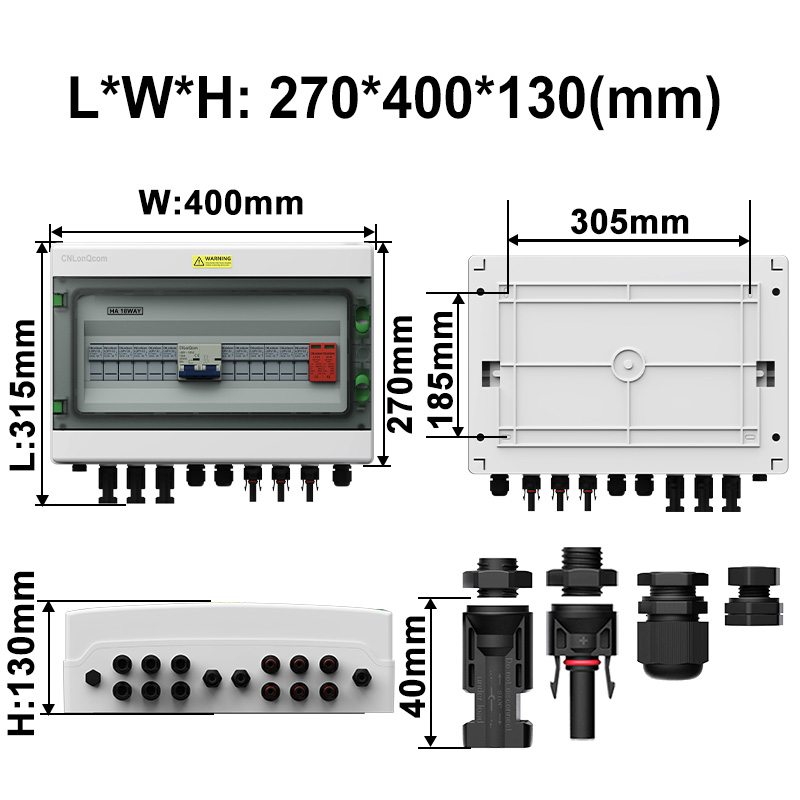

அளவு

Lwh: 315400130 (மிமீ)

மன அமைதிக்கான இயந்திர ரீதியாக மேம்படுத்தப்பட்ட கிரிமிங் செயல்முறை

உதவிக்குறிப்பு:
எம்.சி -4 இணைப்பிகளின் நிறுவல் முன்பே நிறுவப்பட்ட கேபிள்களைக் கொண்டிருக்கும், பி.ஜி இணைப்பிகள் இல்லை
மதிப்பிடப்பட்ட தற்போதைய விட்டம் படி இயல்பாகவே இணைக்கப்பட்ட கேபிள் 4 ~ 20 மிமீ²மாற்ற அல்லது வாடிக்கையாளர் தேவைகளுக்கு ஏற்ப

உறுதியான பேக்கேஜிங்

1உள் பெட்டியில் தயாரிப்பு

5-பிளை நெளி கூடுதல் கடினமானது

2அவுட்டர் பாக்ஸ்

5-பிளை நெளி கூடுதல் கடினமானது

3டெலிவரி

விரைவான ஏற்றுமதி

மாதிரி	சரம்	உள் பெட்டி (பிசிக்கள்/செ.மீ)	அவுட்டர் பாக்ஸ் (முதல்வர்)	Qty (பிசிக்கள்)	ஜி.டபிள்யூ. (கிலோ)
LQX 4/1B.12 DC500V	1 அவுட்டில் 6	1/4234.517.5	453657	3	13.8

முழுமையாக சான்றிதழ் பெற்றது

உயர் தரம் மற்றும் குறைந்த விலை கொண்ட பிராண்டட் மூல உற்பத்தியாளர்கள்

ஐஎஸ்ஓ:20224Q20298ROS
MCB:OP221014.WLNCO77
SPD:OP221014.WLNC076
பெட்டி:ZRC2312055XY-LVD-C1
உருகி:OP221014.wlnco75
இணைப்பு:SP1001GZ2204569

உதவிக்குறிப்பு: கூடுதல் சான்றிதழ்களுக்கு எங்களை தொடர்பு கொள்ளவும்

ஏஷன் மற்றும் வயரிங் நிறுவவும்

சுவர் மவுண்ட்

1. செயல்திறன்

ஒரு துரப்பணியுடன் சுவரில் துளைகளை வெட்டுதல் மற்றும் விரிவாக்க குழாய்களை செருகுவது.
2. பெருகிவரும்

திருகுகளுடன் சுவருக்கு பெட்டியை ஏற்றவும் இந்த நான்கு துளைகள் மூலம்.

4 அவுட் வயரிங்

தயாரிப்பு விவரங்கள்

நீர்ப்புகா தரம் IP65

பல உருவகப்படுத்துதல் நீர்ப்புகா சோதனைகளுக்குப் பிறகு,
தயாரிப்பு PROTECTION நிலை IP65 ஐ பூர்த்தி செய்கிறது என்பதை உறுதிப்படுத்த

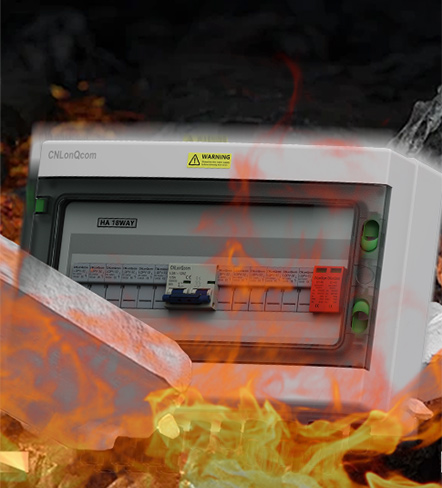

சுடர்
ரிடார்டன்ட்

எரியாதது
புற ஊதா எதிர்ப்பு
பிசி+ஏபிஎஸ் ஷெல்

ஷெல் பிசி+ஏபிஎஸ் பொருளால் ஆனது,
சூரிய ஒளிக்கு பயப்படவில்லை.
எதிர்க்கவும்
வெப்பம் & குளிர்

-25 ° C ~+60 ° C இல் இயல்பான செயல்பாடு
நீர்ப்புகா
முத்திரைகள்

உள்ளே இரண்டு நீர்ப்புகா முத்திரைகள்
மற்றும் வெளியே
செருகுநிரல் மற்றும் விளையாட்டு

பி.வி அல்லது பி.ஜி இணைப்பிகள் பொருத்தப்பட்டுள்ளன
விரைவான இணைப்புக்கு
சுவர் பெருகிவரும்

நான்கு மூலைகளிலும் திடமாக பொருத்தப்பட்டுள்ளது,
திடமான மற்றும் விழவில்லை

டி.சி சர்க்யூட் பிரேக்கர்

மதிப்பிடப்பட்ட மின்னழுத்தம்	டி.சி 500 வி
மதிப்பிடப்பட்ட மின்னோட்டம்	10 ~ 125 அ
துருவம்	2 ப
தரநிலை	IEC 60947-2
சான்றிதழ்கள்	சி

டி.சி எழுச்சி பாதுகாப்பான்

மதிப்பிடப்பட்ட மின்னழுத்தம்	டி.சி 500 வி
வெளியேற்ற மின்னோட்டம்	20/40 கே
துருவம்	2px4
தரநிலை	IEC 61643-31
சான்றிதழ்கள்	சி

டி.சி உருகி

மதிப்பிடப்பட்ட மின்னழுத்தம்	டிசி 1000 வி
மதிப்பிடப்பட்ட மின்னோட்டம்	6-30 அ
உருகி அளவு	12*38 மிமீ
தரநிலை	IEC 60269-6
சான்றிதழ்கள்	சி

பயன்பாட்டு scetioni0

CNLONQCOM இன் HA தொடர் பிளாஸ்டிக் பி.வி.

HA தொடர் பிளாஸ்டிக் பி.வி.

சேதமடையும் போது அட்டையை அகற்றாமல் SPD தொகுதிகள் மற்றும் உருகி கோர்களை விரைவாக மாற்ற முடியும்.

CNLONQCOM இன் HA தொடர் பிளாஸ்டிக் பி.வி. பி.வி பேனல்கள், ஆர்.வி, படகு, வெளிப்புற பி.வி, வீட்டு போன்றவை.

1 அவுட் டிசி 500 வி/600 வி/800 வி இல் பி.வி காம்பினர் பெட்டி 6 இன்வெர்ட்டர்கள் மற்றும் சோலார் பேனல்களை சேதத்திலிருந்து திறம்பட பாதுகாக்கிறது மற்றும் நெருப்பிலிருந்து அனுப்புகிறது.
