DC இணைப்பான் பெட்டிகளின் பயன்பாட்டுக் காட்சிகள் என்ன?

A இன் செயல்பாட்டுக் கொள்கைஇணைப்பான் பெட்டிமுதன்மையாக சுற்று இணைப்பு மற்றும் பாதுகாப்பை உள்ளடக்கியது. ஒளிமின்னழுத்த தொகுதிகள் DC சக்தியை உருவாக்கும் போது, ​​அவை கேபிள்கள் வழியாக இணைப்பான் பெட்டியின் உள்ளீட்டு போர்ட்டுடன் இணைக்கப்படும். இணைப்பான் பெட்டியில் உள்ள சுற்று இந்த DC சக்தியை ஒருங்கிணைத்து விநியோகிக்கிறது, பின்னர் ஒருங்கிணைந்த DC சக்தியை ஒரு இன்வெர்ட்டர் அல்லது பிற உபகரணங்களுக்கு வெளியிடுகிறது. இணைக்கும் செயல்பாட்டின் போது, ​​ஒவ்வொரு ஒளிமின்னழுத்த சரத்திற்கும் மின்னோட்டம், மின்னழுத்தம் மற்றும் சக்தி போன்ற அளவுருக்களை இணைப்பான் பெட்டி கண்காணிக்கிறது, மேலும் ஷார்ட் சர்க்யூட், ரிவர்ஸ் கனெக்ஷன் மற்றும் ஓவர் கரண்ட் ஆகியவற்றிற்கான பாதுகாப்பு சாதனங்களை செயல்படுத்துகிறது.

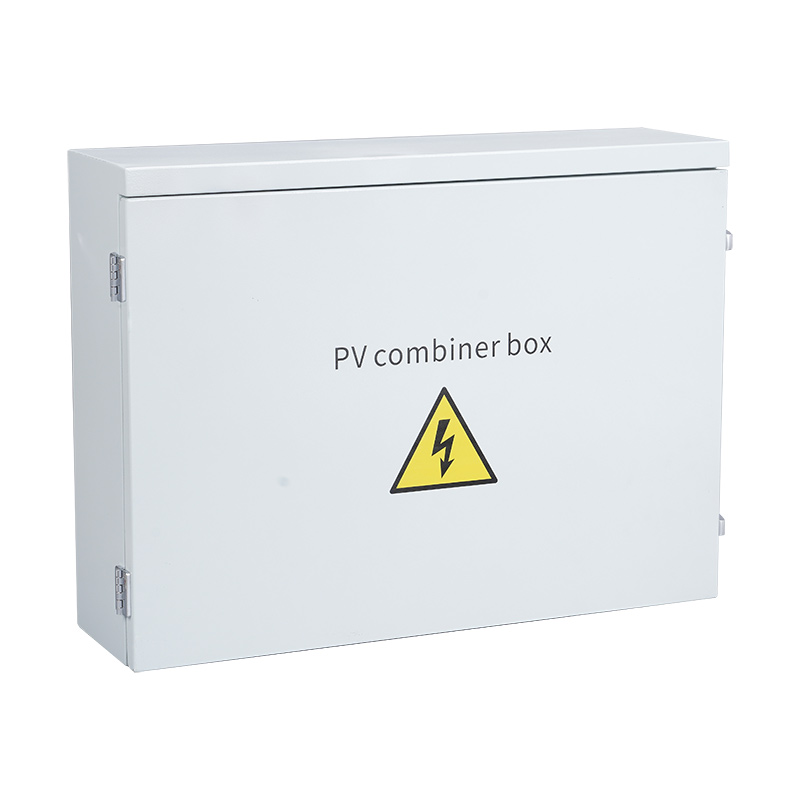

1. DC இணைப்பான் பெட்டி

இது பலவற்றை இணைக்கிறதுDCஇன்வெர்ட்டரின் உள்ளீட்டிற்கு சூரிய வரிசையால் உருவாக்கப்பட்ட மின்னோட்டங்கள். கட்டத்தின் மீதான தாக்கத்தை குறைக்க மற்றும் அதிகப்படியான மின்னழுத்தம் காரணமாக இன்வெர்ட்டருக்கு சேதம் ஏற்படுவதை தடுக்க, பல சேனல் இணை இணைப்பு பொதுவாக பயன்படுத்தப்படுகிறது. இன்வெர்ட்டரின் உள்ளீடு DC மின்னழுத்த வரம்பின் அடிப்படையில், அதே விவரக்குறிப்புகளின் குறிப்பிட்ட எண்ணிக்கையிலான PV தொகுதிகள் ஒரு PV தொகுதி சரத்தை உருவாக்க தொடரில் இணைக்கப்பட்டுள்ளன. இந்த சரங்கள் பின்னர் PV வரிசை மின்னல் பாதுகாப்பு இணைப்பான் பெட்டியுடன் இணைக்கப்பட்டுள்ளன. வெளியீடு பின்னர் மின்னல் தடுப்பு மற்றும் சர்க்யூட் பிரேக்கர் மூலம் அனுப்பப்படுகிறது, இது அடுத்தடுத்த இன்வெர்ட்டர்களுடன் இணைக்க உதவுகிறது.

2. ஏசி இணைப்பான் பெட்டி

இது சரம் இன்வெர்ட்டர்களைக் கொண்ட ஒளிமின்னழுத்த மின் உற்பத்தி அமைப்புகளுக்குப் பயன்படுத்தப்படுகிறது மற்றும் இன்வெர்ட்டரின் ஏசி வெளியீட்டுப் பக்கத்திற்கும் கட்டம் இணைப்புப் புள்ளி/சுமைக்கும் இடையில் நிறுவப்பட்டுள்ளது. இது உள்ளீடு சர்க்யூட் பிரேக்கர்கள், அவுட்புட் சர்க்யூட் பிரேக்கர்ஸ், ஏசி லைட்னிங் அரெஸ்டர்கள் மற்றும் விருப்ப அறிவார்ந்த கண்காணிப்பு கருவிகள் (கணினி மின்னழுத்தம், மின்னோட்டம், மின்சாரம், மின்சார ஆற்றல் மற்றும் பிற சிக்னல்களை கண்காணிப்பது) ஆகியவற்றைக் கொண்டுள்ளது. பல இன்வெர்ட்டர்களின் வெளியீட்டு மின்னோட்டங்களை இணைத்து, ஏசி கிரிட் இணைப்பு பக்க/சுமையிலிருந்து இன்வெர்ட்டர்களை பாதிப்பிலிருந்து பாதுகாப்பதே இதன் முக்கிய செயல்பாடு ஆகும். இது இன்வெர்ட்டர் வெளியீட்டின் துண்டிப்பு புள்ளியாக செயல்படுகிறது, அமைப்பின் பாதுகாப்பை மேம்படுத்துகிறது மற்றும் நிறுவல் மற்றும் பராமரிப்பு பணியாளர்களின் பாதுகாப்பை பாதுகாக்கிறது.

இணைப்பான் பெட்டியின் மின் நிறுவல் பற்றிய குறிப்புகள்

(1) தொழில்முறை மின் பொறியாளர்கள் மட்டுமே கம்பிகளை இயக்கவும் இணைக்கவும் முடியும்; செயல்பாடு மற்றும் வயரிங் நாடு மற்றும் உள்ளூர் பகுதியின் தொடர்புடைய தரங்களுக்கு இணங்க வேண்டும்;

(2) நிறுவும் முன்இணைப்பான் பெட்டி, உள் கூறுகளில் காப்பு சோதனை செய்ய ஒரு மெகாஹம்மீட்டரைப் பயன்படுத்தவும்.

(3) பெட்டியில் உள்ள கூறுகளின் தளவமைப்பு மற்றும் இடைவெளி ஆகியவை தொடர்புடைய விதிமுறைகளின் விதிகளுக்கு இணங்க வேண்டும் மற்றும் ஆணையிடுதல், செயல்பாடு, பராமரிப்பு, ஆய்வு மற்றும் பாதுகாப்பான செயல்பாட்டின் தேவைகளை உறுதிப்படுத்த வேண்டும்.

(4) உள்ளீடு மற்றும் வெளியீட்டை தலைகீழாக இணைக்க முடியாது.

(5) PV மின்னல் பாதுகாப்பு சந்தி பெட்டியை PV மின் உற்பத்தி அமைப்புடன் இணைத்த பிறகு, மின்னல் பாதுகாப்பு பெட்டியின் தரையிறங்கும் முனையம் மின்னல் பாதுகாப்பு தரை கம்பி அல்லது பஸ்பாருடன் நம்பகமான முறையில் இணைக்கப்பட வேண்டும்.

(6) வெளிப்புற வயரிங் இணைக்கும் போது, ​​வயரிங் தளர்ந்து விடாமல் இருக்க திருகுகள் இறுக்கப்படுவதை உறுதி செய்யவும்.

(7) மங்காத அமைப்பு வரைபடம் மற்றும் தேவையான இரண்டாம் நிலை வயரிங் வரைபடங்கள் பெட்டியின் உள்ளே அல்லது கேபினட் கதவில் உறுதியாகப் பொருத்தப்பட வேண்டும்.

(8) வயரிங் செய்ய ஃபிளேம் ரிடார்டன்ட் கேபிள்கள் பயன்படுத்தப்பட வேண்டும். நல்ல தொடர்பை உறுதிப்படுத்த அவை நேர்த்தியாகவும், அழகாகவும், பாதுகாப்பாகவும் அமைக்கப்பட்டிருக்க வேண்டும்.
