மோல்டட் கேஸ் சர்க்யூட் பிரேக்கர்களை (MCCBs) புரிந்துகொள்வது: எலக்ட்ரிக்கல் சர்க்யூட் பாதுகாப்பின் "பாதுகாவலர்கள்"

குறைந்த மின்னழுத்த மின் விநியோக அமைப்புகளில், சுற்று பாதுகாப்பை அமைதியாக பாதுகாக்கும் ஒரு முக்கிய சாதனம் உள்ளது -மோல்டட் கேஸ் சர்க்யூட் பிரேக்கர்(எம்சிசிபி). கவனத்தை ஈர்க்கும் கர்ஜனை அல்லது துல்லியமான கருவிகளுடன் இயங்கும் பெரிய மோட்டார்கள் போலல்லாமல், தொழில்துறை உற்பத்தி, மின் அமைப்புகளை உருவாக்குதல் மற்றும் புதிய ஆற்றல் பயன்பாடுகள் போன்ற சூழ்நிலைகளில் MCCB இன்றியமையாத "பாதுகாப்பு பாதுகாவலராக" மாறியுள்ளது, அதன் வலுவான பாதுகாப்பு திறன்கள் மற்றும் பரந்த தகவமைப்புக்கு நன்றி இன்று, இந்த சாதனம் சுற்று பாதுகாப்பை எவ்வாறு பாதுகாக்கிறது என்பதற்கான ரகசியங்களை வெளிக்கொணர பல பரிமாணங்களில் இருந்து ஆராய்வோம்.

I. MCCBகளை அறிந்து கொள்வது: அவை என்ன, அவற்றை வேறுபடுத்துவது எது?

அடிப்படையில், ஒரு MCCB என்பது குறைந்த மின்னழுத்த மின் விநியோக அமைப்புகளில் பயன்படுத்தப்படும் ஒரு பாதுகாப்பு மின் சாதனமாகும், சுற்று பாதுகாப்பின் "பாதுகாவலனாக" அதன் முக்கிய பங்கு உள்ளது. கட்டமைப்பு ரீதியாக, இது முக்கியமாக அதிக வலிமை கொண்ட காப்பிடப்பட்ட பிளாஸ்டிக் உறைகள், கடத்தும் தொடர்புகள் மற்றும் பயண அலகுகள் ஆகியவற்றைக் கொண்டுள்ளது. தனிமைப்படுத்தப்பட்ட உறை வெளிப்புற குறுக்கீட்டிலிருந்து உள் கூறுகளைப் பாதுகாப்பது மட்டுமல்லாமல், மின்சார அதிர்ச்சி அபாயங்களையும் திறம்பட தடுக்கிறது.

பலர் MCCB களை மிகவும் பொதுவான மினியேச்சர் சர்க்யூட் பிரேக்கர்களுடன் (MCBs) குழப்புகிறார்கள், ஆனால் இரண்டிற்கும் இடையே குறிப்பிடத்தக்க வேறுபாடுகள் உள்ளன. MCBகளுடன் ஒப்பிடும்போது, ​​MCCB கள் அதிக மதிப்பிடப்பட்ட மின்னோட்டத்தைக் கொண்டுள்ளன (பொதுவாக 63A முதல் 1600A வரை) மற்றும் வலுவான உடைக்கும் திறன், அவை உயர்-சக்தி மின் காட்சிகளைக் கையாள உதவுகின்றன. எடுத்துக்காட்டாக, MCB கள் பொதுவாக வீட்டு சாக்கெட் மற்றும் லைட்டிங் சர்க்யூட்களில் பயன்படுத்தப்படுகின்றன, அதே நேரத்தில் MCCB கள் தொழிற்சாலை பட்டறைகள் மற்றும் பெரிய கட்டிடங்களில் உள்ள முக்கிய மின் விநியோக சுற்றுகளில் மோட்டார்களைப் பாதுகாப்பதில் அதிகம் சார்ந்துள்ளது.

II. முக்கிய செயல்பாடுகளை வெளிப்படுத்துதல்: MCCBகள் சர்க்யூட் பாதுகாப்பை எவ்வாறு பாதுகாக்கின்றன?

MCCBகளின் முக்கிய மதிப்பு "பாதுகாப்பில்" உள்ளது, இது வெவ்வேறு பரிமாணங்களில் இருந்து சுற்று தவறு அபாயங்களை எதிர்கொள்ள மூன்று முக்கிய செயல்பாடுகளாக பிரிக்கப்படலாம்.

முதலாவது சுமை பாதுகாப்பு. மின்சுற்றில் உள்ள மின்னோட்டம் சர்க்யூட் பிரேக்கரின் மதிப்பிடப்பட்ட மின்னோட்டத்தை விட அதிகமாக இருக்கும்போது - ஒரு தொழிற்சாலையில் உள்ள பல சாதனங்கள் ஒரே நேரத்தில் தொடங்கும் போது, ​​அதிகப்படியான சுமை ஏற்படும் போது - மின்னோட்டத்தின் வெப்ப விளைவு காரணமாக பிரேக்கருக்குள் இருக்கும் பைமெட்டாலிக் ஸ்ட்ரிப் வெப்பமடைந்து சிதைகிறது. இது சுற்றுவட்டத்தை விரைவாக துண்டிக்க ட்ரிப்பிங் பொறிமுறையைத் தூண்டுகிறது. இந்த செயல்முறையானது, நீண்ட நேரம் வெப்பமடைவதால் கம்பிகளின் காப்பு அடுக்கு எரிக்கப்படுவதைத் தடுக்கிறது, மூலத்தில் தீயை நிறுத்துகிறது.

இரண்டாவது குறுகிய சுற்று பாதுகாப்பு. ஷார்ட் சர்க்யூட் என்பது ஒரு சர்க்யூட்டில் மிகவும் ஆபத்தான தவறுகளில் ஒன்றாகும். இது நிகழும் போது, ​​பாரிய மின்னோட்டத்தின் திடீர் எழுச்சி உபகரணங்களை எரிக்கலாம் மற்றும் வெடிப்புகளை கூட ஏற்படுத்தும். இந்த கட்டத்தில், MCCB இன் மின்காந்த பயண அலகு செயல்பாட்டுக்கு வருகிறது: பெரிய மின்னோட்டத்தால் உருவாக்கப்படும் வலுவான மின்காந்த விசை இரும்பு மையத்தை விரைவாக ஈர்க்கிறது, சுற்றுக்கு "எமர்ஜென்சி பிரேக்" போல - மின்சுற்றுக்கான "எமர்ஜென்சி பிரேக்" போன்ற - மின்னோட்டத்தை மில்லி விநாடிகளில் துண்டிக்க ட்ரிப்பிங் பொறிமுறையை இயக்குகிறது.

கூடுதலாக, வெவ்வேறு பயன்பாட்டுக் காட்சிகளின் தேவைகளைப் பொறுத்து, MCCBகள் கூடுதல் பாதுகாப்பு செயல்பாடுகளுடன் பொருத்தப்படலாம். எடுத்துக்காட்டாக, எஞ்சிய மின்னோட்ட தொகுதியைச் சேர்ப்பது மின்சார அதிர்ச்சிகளைத் தடுக்க கசிவு பாதுகாப்பை செயல்படுத்துகிறது; அதிக மின்னழுத்தம்/அண்டர்வோல்டேஜ் பாதுகாப்பு தொகுதியை நிறுவுவது, மின்னழுத்த முரண்பாடுகளால் ஏற்படும் சேதத்திலிருந்து துல்லியமான உபகரணங்களை பாதுகாக்கிறது, அதன் செயல்பாடுகளின் நெகிழ்வுத்தன்மையை முழுமையாக நிரூபிக்கிறது.

III. முக்கிய அளவுருக்கள்: சரியான சாதனத்தைத் தேர்ந்தெடுப்பதற்கான "வன் குறிகாட்டிகள்"

MCCBகள் உகந்த பாதுகாப்பை வழங்குவதை உறுதிசெய்ய, சரியான அளவுருக்களைத் தேர்ந்தெடுப்பது முக்கியம். பின்வரும் முக்கிய அளவுருக்கள் ஒரு சர்க்யூட் பிரேக்கரை குறிப்பிட்ட மின் காட்சிகளுக்கு மாற்றியமைக்க முடியுமா என்பதை நேரடியாக தீர்மானிக்கிறது.

மதிப்பிடப்பட்ட மின்னோட்டம் (இன்) என்பது ஒரு அடிப்படை அளவுருவாகும், இது சர்க்யூட் பிரேக்கர் தொடர்ந்து கொண்டு செல்லக்கூடிய அதிகபட்ச மின்னோட்டத்தைக் குறிக்கிறது. இது சுமை சக்திக்கு ஏற்ப துல்லியமாக பொருந்த வேண்டும். எடுத்துக்காட்டாக, ஒரு ஒளிமின்னழுத்த (PV) அமைப்பில், MCCB இன் மதிப்பிடப்பட்ட மின்னோட்டமானது PV வரிசையின் வெளியீட்டு மின்னோட்டத்தின் அடிப்படையில் தேர்ந்தெடுக்கப்பட வேண்டும் - அது மிகவும் சிறியதாக இருக்கக்கூடாது (அடிக்கடி ட்ரிப்பிங்கைத் தவிர்க்க) அல்லது மிகப்பெரியதாக இருக்கக்கூடாது (அதன் பாதுகாப்பு நோக்கத்தை இழப்பதைத் தடுக்க).

உடைக்கும் திறன் (Icu/Ics) என்பது பிழையைக் கையாளும் திறனுடன் தொடர்புடையது, இது சர்க்யூட் பிரேக்கர் பாதுகாப்பாக குறுக்கிடக்கூடிய அதிகபட்ச பிழை மின்னோட்டத்தைக் குறிக்கிறது. ஒரு MCCB ஐத் தேர்ந்தெடுக்கும்போது, ​​மின் விநியோக அமைப்பின் கணக்கிடப்பட்ட குறுகிய-சுற்று மின்னோட்ட மதிப்பைக் கருத்தில் கொள்வது அவசியம். உடைக்கும் திறன் போதுமானதாக இல்லாவிட்டால், ஷார்ட்-சர்க்யூட் பிழையின் போது சர்க்யூட் பிரேக்கர் சர்க்யூட்டை திறம்பட துண்டிக்கத் தவறிவிடலாம், அதற்குப் பதிலாக மிகவும் கடுமையான பாதுகாப்பு விபத்துகளுக்கு வழிவகுக்கும்.

மதிப்பிடப்பட்ட மின்னழுத்தம் (Ue) சுற்று மின்னழுத்த நிலைக்கு பொருந்த வேண்டும். பொதுவான மதிப்பீடுகளில் 220V ஒற்றை-கட்டம் மற்றும் 380V மூன்று-கட்டம் ஆகியவை அடங்கும். மின்னழுத்தத்தில் பொருந்தாதது சர்க்யூட் பிரேக்கரின் இயல்பான செயல்பாட்டை பாதிக்காது, ஆனால் உள் கூறுகளையும் சேதப்படுத்தலாம்.

ட்ரிப்பிங் வளைவு பாதுகாப்பு உணர்திறனை தீர்மானிக்கிறது. பொதுவான வளைவு வகைகள் (பி, சி, டி) வெவ்வேறு சுமைகளுக்கு ஏற்றது. எடுத்துக்காட்டாக, வளைவு C என்பது லைட்டிங் மற்றும் பொது மின் சுமைகளுக்குப் பொருந்தும், அதே சமயம் கர்வ் D - ஊடுருவல் நீரோட்டங்களுக்கு வலுவான சகிப்புத்தன்மையுடன் - மோட்டார்கள் மற்றும் கம்ப்ரசர்கள் போன்ற உயர் தொடக்க மின்னோட்டங்களைக் கொண்ட சாதனங்களுக்கு மிகவும் பொருத்தமானது.

IV. பரந்த அளவிலான பயன்பாடுகள்: தொழில்துறையிலிருந்து தினசரி வாழ்க்கை வரை ஒரு "பாதுகாப்பு தடை"

அதன் சிறந்த செயல்திறனுடன், குறைந்த மின்னழுத்த மின் விநியோகத்தின் அனைத்து அம்சங்களிலும் MCCBகள் பயன்படுத்தப்படுகின்றன.

தொழில்துறை மின் விநியோகத் துறையில், MCCBகள் தொழிற்சாலைப் பட்டறைகளில் "பாதுகாப்பு மேலாளர்களாக" செயல்படுகின்றன, மோட்டார்கள், உற்பத்திக் கோடுகள் மற்றும் பெரிய இயந்திரக் கருவிகள் போன்ற உயர்-சக்தி சாதனங்களுக்கு சுமை மற்றும் குறுகிய-சுற்றுப் பாதுகாப்பை வழங்குகின்றன, உற்பத்தி செயல்முறைகள் மின்சுற்று பிழைகளால் குறுக்கிடப்படாமல் இருப்பதை உறுதி செய்கிறது.

ஷாப்பிங் மால்கள், அலுவலக கட்டிடங்கள் அல்லது உயரமான குடியிருப்பு கட்டிடங்களில் - மின் அமைப்புகளை உருவாக்குவதில் - MCCBகள் பெரும்பாலும் விநியோக பெட்டிகளில் முக்கிய சுவிட்சுகளாக அல்லது தரை மின் விநியோகத்திற்கான பாதுகாப்பு சுவிட்சுகளாகப் பயன்படுத்தப்படுகின்றன. அவை முழு கட்டிடத்தின் மின் பாதுகாப்பைப் பாதுகாக்கின்றன மற்றும் பெரிய அளவிலான மின் தடைகள் அல்லது உள்ளூர் சுற்று தவறுகளால் ஏற்படும் தீ விபத்துகளைத் தடுக்கின்றன.

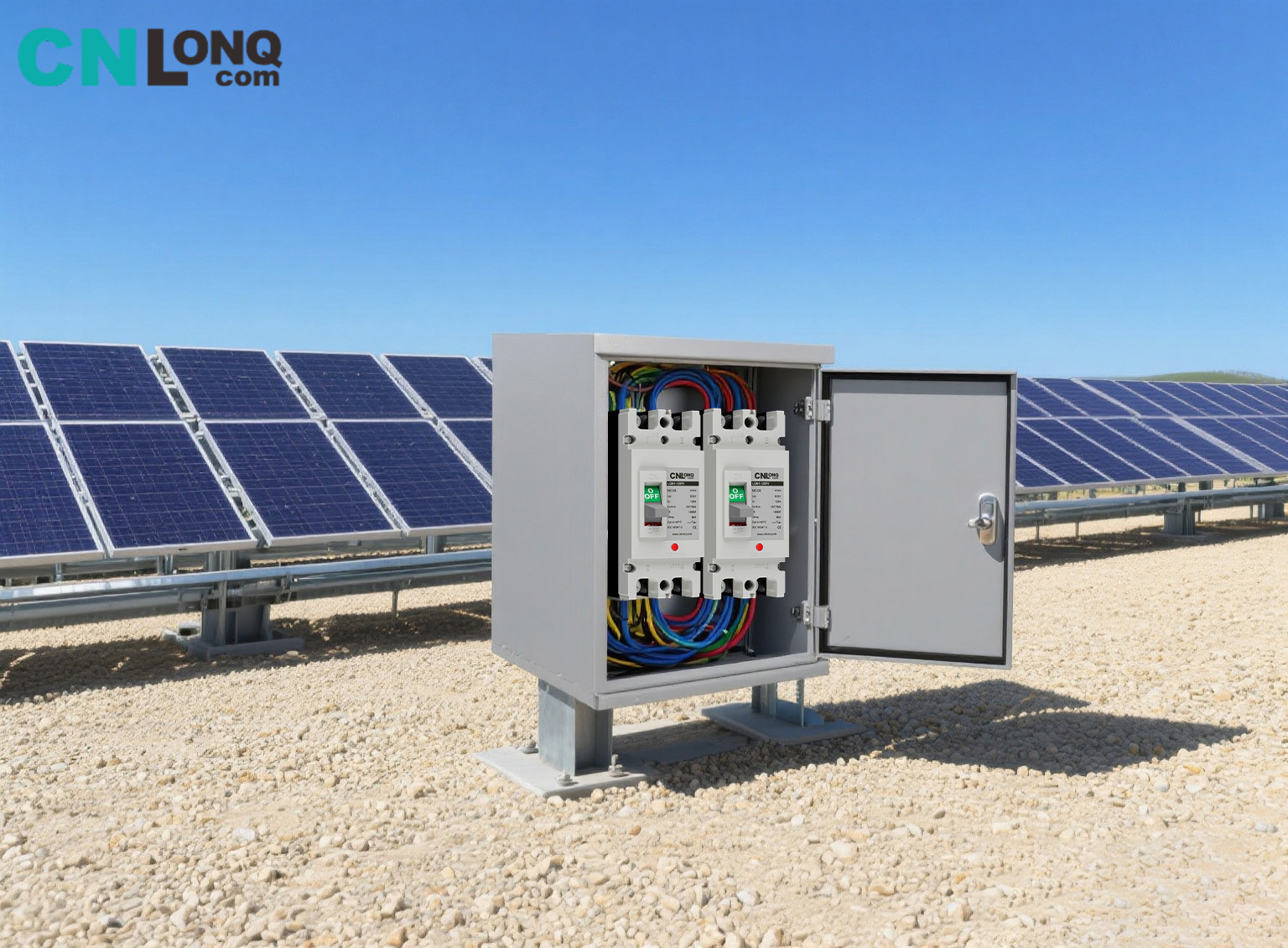

புதிய எரிசக்தி துறையில், அவற்றின் பங்கு சமமாக முக்கியமானது. PV அமைப்புகளில், PV வரிசைகளின் வெளியீட்டு சுற்றுகளைப் பாதுகாக்க MCCBகள் இணைப்பான் பெட்டிகளிலும் இன்வெர்ட்டர் பக்கத்திலும் நிறுவப்பட்டுள்ளன; ஆற்றல் சேமிப்பு அமைப்புகளில், அவை பேட்டரி சுற்றுகளைப் பாதுகாக்கின்றன, பேட்டரிகளின் அதிக சார்ஜ் மற்றும் ஷார்ட் சர்க்யூட் போன்ற பாதுகாப்பு அபாயங்களைத் தடுக்கின்றன, மேலும் சுத்தமான ஆற்றலைப் பயன்படுத்துவதற்கான பாதுகாப்பை வழங்குகின்றன.

வில்லாக்கள் மற்றும் பெரிய குடியிருப்புகள் போன்ற சிவில் உயர்-பவர் காட்சிகளில் கூட, MCCB கள் மத்திய குளிரூட்டிகள், மின்சார வாட்டர் ஹீட்டர்கள் மற்றும் முழு-வீடு நீர் சுத்திகரிப்பு அமைப்புகள் போன்ற உயர்-பவர் வீட்டு உபகரணங்களுக்கு நம்பகமான பாதுகாப்பை வழங்க முடியும், சாதாரண MCB களில் போதுமான மதிப்பிடப்பட்ட மின்னோட்டத்தின் சிக்கலை தீர்க்கிறது.

வி. முக்கிய நன்மைகள்: MCCBகள் ஏன் "விருப்பமான தேர்வு"?

மற்ற பாதுகாப்பு சாதனங்களுடன் ஒப்பிடும்போது, ​​MCCB கள் தனித்துவமான நன்மைகளைக் கொண்டுள்ளன - அவற்றின் பரவலான பயன்பாட்டிற்கான முக்கிய காரணம்.

வலுவான சுற்றுச்சூழல் தழுவல் ஒரு முக்கிய சிறப்பம்சமாகும். அதிக வலிமை கொண்ட காப்பிடப்பட்ட பிளாஸ்டிக் உறை அதிக வெப்பநிலை, குறைந்த வெப்பநிலை, ஈரப்பதம் மற்றும் புற ஊதா கதிர்வீச்சு போன்ற கடுமையான சூழல்களைத் தாங்கும். வெளிப்புற PV மின் உற்பத்தி நிலையங்களிலோ அல்லது அடித்தள விநியோக அறைகளிலோ, MCCB கள் நிலையானதாக செயல்பட முடியும் மற்றும் சுற்றுச்சூழல் காரணிகளால் வயது அல்லது தோல்வியடையும் வாய்ப்புகள் குறைவு.

உயர் நம்பகத்தன்மை முக்கிய கூறுகளின் துல்லியத்தில் பிரதிபலிக்கிறது. பயண அலகுகள் போன்ற முக்கிய பாகங்கள் நிலையான துல்லியத்தை பராமரிக்கின்றன, மேலும் நீண்ட கால பயன்பாட்டின் போது தவறான செயல்பாடு அல்லது பாதுகாப்பு தோல்விக்கான சிறிய ஆபத்து உள்ளது, இது சுற்று பாதுகாப்பிற்கான தொடர்ச்சியான பாதுகாப்பை வழங்குகிறது.

எளிதான செயல்பாடு மற்றும் பராமரிப்பு பயன்பாட்டிற்கான வரம்பை குறைக்கிறது. ஒரு சிறிய அமைப்பு மற்றும் மிதமான அளவுடன், MCCB களை நிறுவலின் போது சிக்கலான கருவிகள் இல்லாமல் நேரடியாக பல்வேறு மின் விநியோக சாதனங்களில் ஒருங்கிணைக்க முடியும். தினசரி பராமரிப்புக்கு, அடைப்பு சேதம் அல்லது தளர்வான வயரிங் ஆகியவற்றிற்கான வழக்கமான சோதனைகள் மட்டுமே தேவைப்படுகிறது, மேலும் "டிரிப் பொத்தானின்" வருடாந்திர கையேடு சோதனை - அடிக்கடி கூறுகளை மாற்ற வேண்டிய அவசியமில்லை, செயல்பாடு மற்றும் பராமரிப்பு செலவுகளை கணிசமாகக் குறைக்கிறது.

மேலும், நல்ல விரிவாக்கம் MCCBகளை அறிவார்ந்த தேவைகளுக்கு ஏற்ப மாற்ற அனுமதிக்கிறது. துணை தொடர்புகள் மற்றும் அலாரம் தொகுதிகளைச் சேர்ப்பதன் மூலம், தொலைநிலை கண்காணிப்பு மற்றும் தவறு எச்சரிக்கை போன்ற செயல்பாடுகளை உணர முடியும், நவீன மின் விநியோக அமைப்புகளில் அறிவார்ந்த நிர்வாகத்தின் தேவைகளைப் பூர்த்தி செய்யலாம்.

VI. பயன்பாடு மற்றும் பராமரிப்பு: "கார்டியன்" நீண்ட கால வேலைகளை உறுதி செய்தல்

MCCBக்கள் நீண்ட காலத்திற்கு நிலையான செயல்திறனைப் பராமரிக்க, தரப்படுத்தப்பட்ட பயன்பாடு மற்றும் வழக்கமான பராமரிப்பு அவசியம்.

நிறுவல் தரநிலைகளை கண்டிப்பாக கடைபிடிப்பது அவசியம். வயரிங் செய்யும் போது, ​​மோசமான தொடர்பு காரணமாக அதிக வெப்பத்தைத் தவிர்க்க டெர்மினல்கள் இறுக்கப்பட வேண்டும்; நேரடி கம்பிகள், நடுநிலை கம்பிகள் மற்றும் தரை கம்பிகள் சரியாக இணைக்கப்பட வேண்டும். துருவமுனைப்பை மாற்றுவது பாதுகாப்புச் செயல்பாட்டைச் செயலிழக்கச் செய்து, சாத்தியமான பாதுகாப்பு அபாயங்களை உருவாக்குகிறது.

தினசரி பராமரிப்பை அலட்சியம் செய்யக்கூடாது. ஒவ்வொரு காலாண்டிலும் அடைப்பு சேதம் அல்லது விரிசல் மற்றும் தளர்வான டெர்மினல்களை சரிபார்க்க பரிந்துரைக்கப்படுகிறது. ஒவ்வொரு ஆண்டும், பாதுகாப்பு செயல்பாடு சாதாரணமாக செயல்படுகிறதா என்று சோதிக்க "பயண பொத்தானை" கைமுறையாக அழுத்தவும் - ஒரு பயணத்தைத் தூண்டுவதில் பொத்தான் தோல்வியுற்றால், சரியான நேரத்தில் ஆய்வு அல்லது மாற்றுதல் அவசியம்.

அதே நேரத்தில், மாற்றுத் தடைகளை மனதில் கொள்ள வேண்டும்: ஒரு தவறு தூண்டப்பட்ட பயணத்திற்குப் பிறகு, பிரேக்கரை கண்மூடித்தனமாக மீட்டமைக்க வேண்டாம். முதலில், தவறுக்கான காரணத்தை அடையாளம் காணவும் (எ.கா., அதிக சுமை கொண்ட உபகரணங்கள் அல்லது வரியில் குறுகிய சுற்று புள்ளிகள்) மற்றும் தவறு தீர்க்கப்பட்ட பிறகு அதை மீட்டமைக்கவும். பிரேக்கர் மீண்டும் மீண்டும் நகர்ந்தால் அல்லது அடைப்பு சேதமடைந்தால், வெளிப்படையான வெளிப்புற சேதம் இல்லாவிட்டாலும் உடனடியாக அதை மாற்ற வேண்டும் - "தவறான செயல்பாடு" அனுமதிக்கப்படாது, ஏனெனில் இது உபகரணங்கள் வயதானதால் பாதுகாப்பு விபத்துகளுக்கு வழிவகுக்கும்.

அடிப்படை கட்டமைப்பு முதல் முக்கிய செயல்பாடுகள் வரை, அளவுரு தேர்வு முதல் நடைமுறை பயன்பாடு வரை, MCCBகள் குறைந்த மின்னழுத்த மின் விநியோக அமைப்புகளுக்கு திடமான "பாதுகாப்பு தடையை" உருவாக்குகின்றன. அவற்றை சரியாகப் புரிந்துகொள்வதும் பயன்படுத்துவதும் சுற்றுப் பாதுகாப்பை உறுதி செய்வதோடு உற்பத்தி மற்றும் அன்றாட வாழ்க்கையின் நிலையான செயல்பாட்டிற்கு வலுவான ஆதரவை வழங்கும்.
