பி.வி காம்பினர் பெட்டிகளில் எழுச்சி பாதுகாப்பு சாதனங்களின் (எஸ்.பி.டி) முக்கிய பங்கு: தேர்வு வழிகாட்டி மற்றும் சிறந்த நடைமுறைகள்

அறிமுகம்: பி.வி வரிசைகளின் பாதிக்கப்படக்கூடிய மைய

பி.வி. இந்த முக்கியமான முனைகள் மின்னல் தாக்குதல்கள் மற்றும் மின் எழுச்சிகளின் அச்சுறுத்தல்களுக்கு தொடர்ந்து வெளிப்படும், அவை முழு பி.வி அமைப்புகளையும் முடக்கிவிடும். உயர்தர எழுச்சி பாதுகாப்பு சாதனங்கள் (SPD கள்) பாதுகாப்பின் முதல் வரியாக செயல்படுகின்றன, நூறாயிரக்கணக்கான டாலர்கள் மதிப்புள்ள உபகரணங்களைப் பாதுகாக்கின்றன.

பாடம் 1: பி.வி அமைப்புகளுக்கு SPD கள் ஏன் அவசியம்

1.1 பி.வி வரிசைகளின் தனித்துவமான பாதிப்புகள்

நிலையான வெளிப்பாடு: கூரை மற்றும் தரையில் பொருத்தப்பட்ட அமைப்புகள் இயற்கையாகவே வளிமண்டல வெளியேற்றங்களுக்கு ஆளாகின்றன.

டி.சி சர்க்யூட் அபாயங்கள்: ஏசி அமைப்புகளைப் போலன்றி, டிசி வளைவுகள் இயற்கையான பூஜ்ஜியத்தைக் கடக்கும் புள்ளிகளைக் கொண்டிருக்கவில்லை, இதனால் எழுச்சி நிகழ்வுகள் மிகவும் அபாயகரமானவை.

உணர்திறன் எலக்ட்ரானிக்ஸ்: நவீன இன்வெர்ட்டர்களில் உள்ள கூறுகள் மதிப்பிடப்பட்ட மதிப்பை விட 20% மின்னழுத்தங்களால் சேதமடையக்கூடும்.

1.2 போதிய பாதுகாப்பின் விளைவுகள்

உடனடி சேதம்: இன்வெர்ட்டர் தோல்விகளில் 72% மின்னழுத்த உயர்வுகள் (சோலெட்ஜ் 2023 அறிக்கை).

மறைக்கப்பட்ட சீரழிவு: மீண்டும் மீண்டும் சிறிய எழுச்சிகள் தொகுதி ஆயுட்காலம் 30%வரை குறைக்கலாம்.

தீ அபாயங்கள்: சூரிய தொடர்புடைய தீ (NFPA 2022 தரவு) 43% டி.சி ஆர்க் பிழைகள் உள்ளன.

பாடம் 2: பி.வி பயன்பாடுகளில் எஸ்.பி.டி தேர்வுக்கான முக்கிய பரிசீலனைகள்

2.1 முக்கியமான செயல்திறன் அளவுருக்கள்

மதிப்பிடப்பட்ட மின்னழுத்தம்: கணினியின் அதிகபட்ச மின்னழுத்தத்தின் ≥1.2 மடங்கு (IEC 61643-31 க்கு).

பெயரளவு வெளியேற்ற மின்னோட்டம் (IN): வகை 1 SPD களுக்கு ≥20KA (UL 1449, 4 வது பதிப்பிற்கு).

அதிகபட்ச வெளியேற்ற மின்னோட்டம் (ஐமாக்ஸ்): ≥40KA (PER IEC 61643-11).

மறுமொழி நேரம்: <25 நானோ விநாடிகள் (PER EN 50539-11).

இயக்க வெப்பநிலை: -40 ° C முதல் +85 ° C வரை (UL 96A க்கு).

வெவ்வேறு பயன்பாடுகளுக்கு 2.2 SPD வகைகள்

வகை 1 (வகுப்பு I): நேரடி மின்னல் வேலைநிறுத்த அபாயங்கள் (எ.கா., கூரை அமைப்புகள்) உள்ள இடங்களுக்கு.

வகை 2 (வகுப்பு II): இரண்டாம் நிலை பாதுகாப்புக்கு (எ.கா., வணிக தரை-ஏற்றப்பட்ட அமைப்புகள்).

ஒருங்கிணைந்த வகை 1+2: பெரிய பயன்பாட்டு அளவிலான தாவரங்களுக்கு ஏற்றது.

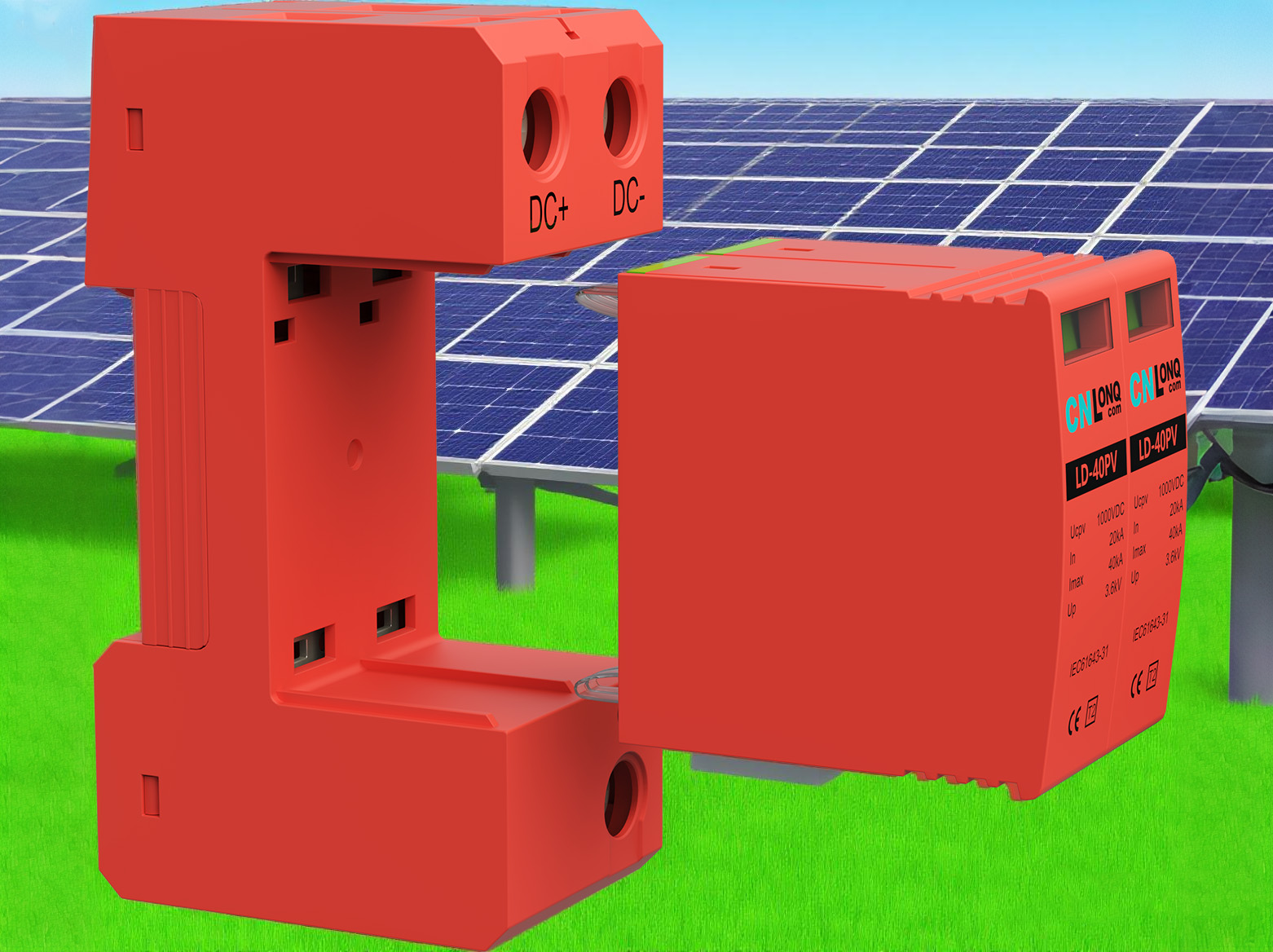

டி.சி-குறிப்பிட்ட மாதிரிகள்: துருவமுனைப்பு அடையாளங்களுடன் பி.வி பயன்பாடுகளுக்காக வடிவமைக்கப்பட்டுள்ளது.

பாடம் 3: நிறுவலுக்கான சிறந்த நடைமுறைகள்

3.1 மூலோபாய வேலை வாய்ப்பு

கட்டாய நிறுவல் புள்ளிகள்:

காம்பினர் பெட்டி உள்ளீட்டு முனையங்கள் (ஒரு சரத்திற்கு).

டி.சி.யின் அப்ஸ்ட்ரீம் துண்டிக்கிறது.

இன்வெர்ட்டர் டிசி உள்ளீட்டு முனையங்கள்.

பரிந்துரைக்கப்பட்ட கூடுதல் பாதுகாப்பு புள்ளிகள்:

துணை வரிசை காம்பினர்கள்.

நீண்ட கேபிள் ரன்களுடன் (> 30 மீட்டர்).

3.2 வயரிங் தரநிலைகள்

கடத்தி அளவு: குறைந்தபட்சம் 6 மிமீ² தாமிரம் (20KA SPDS க்கு).

பாதை நீளம்: SPD இணைப்புகளை <0.5 மீட்டர் வைத்திருங்கள்.

கிரவுண்டிங் தேவைகள்: பிரத்யேக கிரவுண்டிங் கடத்திகள் (≥10 மிமீ²) பயன்படுத்தவும்.

இணைப்பு இடவியல்: தரை சுழல்களைத் தவிர்க்க நட்சத்திர உள்ளமைவு.

பாடம் 4: பராமரிப்பு மற்றும் மாற்று அளவுகோல்கள்

4.1 தடுப்பு பராமரிப்பு

காலாண்டு காசோலைகள்:

நிலை காட்டி சாளரங்களை ஆய்வு செய்யுங்கள் (பச்சை/சிவப்பு).

அகச்சிவப்பு தெர்மோகிராஃபி செய்யுங்கள் (வெப்பநிலை உயர்வு <15 கே).

மின்னல் வேலைநிறுத்த கவுண்டர்களை பதிவு செய்யுங்கள் (பொருத்தப்பட்டிருந்தால்).

ஆண்டு சோதனைகள்:

காப்பு எதிர்ப்பு சோதனை (> 1 MΩ).

தரை எதிர்ப்பு அளவீட்டு (<10 ω).

நிபுணர்களால் எஞ்சிய மின்னழுத்த சோதனை.

4.2 மாற்று வழிகாட்டுதல்கள்

உடனடி மாற்று தூண்டுதல்கள்:

தெரியும் உடல் சேதம் (விரிசல், எரியும் மதிப்பெண்கள்).

நிலை காட்டி சிவப்பு நிறமாக மாறும்.

மின்னல் வேலைநிறுத்த எண்ணிக்கை மதிப்பிடப்பட்ட மதிப்பை மீறுகிறது.

தோல்வியுற்ற செயல்திறன் சோதனைகள்.

பரிந்துரைக்கப்பட்ட மாற்று இடைவெளிகள்:

கடலோரப் பகுதிகள்: 5 ஆண்டுகள்.

உயர்-ஒளி மண்டலங்கள்: 7 ஆண்டுகள்.

நிலையான பகுதிகள்: 10 ஆண்டுகள்.

பாடம் 5: பொதுவான தவறான எண்ணங்கள் மற்றும் நிபுணர் பரிந்துரைகள்

5.1 வழக்கமான தவறான புரிதல்கள்

கட்டுக்கதை: "மின்னல் தண்டுகள் SPD களின் தேவையை அகற்றுகின்றன."

உண்மை: மின்னல் தண்டுகள் நேரடி வேலைநிறுத்தங்களிலிருந்து மட்டுமே பாதுகாக்கின்றன, தூண்டப்பட்டவை அல்ல.

செலவு பொறி: பி.வி-குறிப்பிட்ட ஏசி எஸ்.பி.டி.எஸ்.

விளைவு: டி.சி.க்கு குறுக்கிட இயலாமை நீரோட்டங்களைப் பின்பற்றுகிறது.

5.2 நிபுணர் ஆலோசனை

மூன்று அடுக்கு பாதுகாப்பு கட்டமைப்பை ஏற்றுக்கொள்ளுங்கள்: வரிசை, காம்பினர் பெட்டி மற்றும் இன்வெர்ட்டர் அளவுகளில் SPD கள்.

கண்காணிப்பு அமைப்புகளுடன் ஒருங்கிணைப்பதற்கு தொலை சமிக்ஞை தொடர்புகளைக் கொண்ட மாதிரிகளைத் தேர்வுசெய்க.

1500V அமைப்புகளுக்கு, SPD இன் DC உடைக்கும் திறனை சரிபார்க்கவும்.

கணினி விரிவாக்கங்களின் போது இருக்கும் SPD திறனை மறு மதிப்பீடு செய்யுங்கள்.

பி.வி கணினி மின்னழுத்தங்கள் 1500 வி ஆக உயரும்போது, ​​அடுத்த தலைமுறை எஸ்.பி.டி தொழில்நுட்பம் மூன்று முக்கிய போக்குகளுடன் உருவாகி வருகிறது: அதிக ஆற்றல் உறிஞ்சுதல் (100KA வரை), சிறந்த எச்சரிக்கை அம்சங்கள் (IOT- இயக்கப்பட்ட கண்காணிப்பு) மற்றும் மேலும் சிறிய மட்டு வடிவமைப்புகள். பி.வி. நினைவில் கொள்ளுங்கள்: பி.வி பாதுகாப்பில், உயர்தர எழுச்சி பாதுகாப்பு ஒரு செலவு அல்ல-இது மிகவும் செலவு குறைந்த ஆபத்து குறைப்பு முதலீடு.
