பி.வி காம்பினர் பெட்டி: கூறுகள் மற்றும் நிறுவலுக்கான முழுமையான வழிகாட்டி

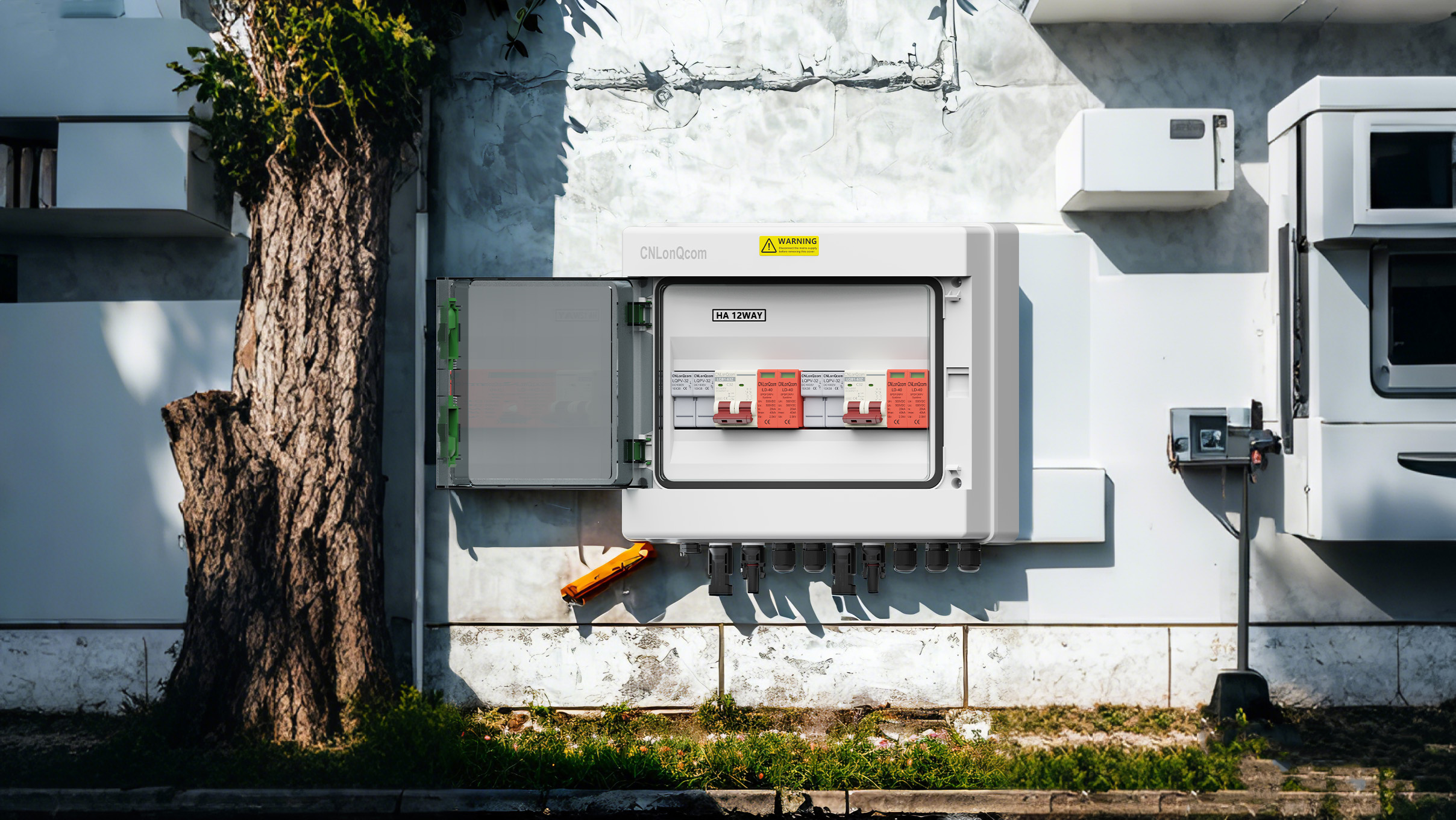

முதலில், ஒளிமின்னழுத்த சந்தி பெட்டி என்றால் என்ன?

பி.வி காம்பினர் பெட்டி(பி.வி.

இரண்டாவதாக, ஒளிமின்னழுத்த சந்தி பெட்டியின் கலவை

முக்கிய கூறுகள்:

உள்ளீட்டு முனையம்: பல பி.வி தொகுதிகளை இணைக்கவும் (எடுத்துக்காட்டாக, 6-16 பி.வி தொகுதிகள், ஒவ்வொன்றும் 10A-15A ஐ ஆதரிக்கின்றன).

உருகிகள்/சர்க்யூட் பிரேக்கர்கள்: ஒவ்வொரு சரத்தையும் அதிகப்படியான சேதத்திலிருந்து பாதுகாக்கவும் (பொதுவாக DC1000V/20A விவரக்குறிப்புகள்).

மின்னல் பாதுகாப்பு தொகுதி: SPD எழுச்சி பாதுகாப்பான் (40KA வெளியேற்ற திறன்).

துணை பாகங்கள்:

டி.சி தனிமைப்படுத்தல் சுவிட்ச்: அவசரநிலை துண்டிக்க சுற்று.

நீர்ப்புகா வீட்டுவசதி: ஐபி 65 பாதுகாப்பு தரம், வெளிப்புற சூழலுக்கு ஏற்றது.

மூன்றாவது, நிறுவல் மற்றும் வயரிங் படிகள்

1. நிறுவலுக்கு முன் தயாரிப்பு:

நிறுவல் நிலையை உறுதிப்படுத்தவும் (ஒளிமின்னழுத்த வரிசைக்கு அருகில் மற்றும் நேரடி சூரிய ஒளியில் இருந்து விலகி).

கொள்கலனின் தரை முனையத்தை சரிபார்க்கவும் (தரை எதிர்ப்பு ≤4Ω).

2. வயரிங் செயல்முறை:

குழு சரம் உள்ளீடு:

ஒவ்வொரு முனையத்தின் மின்னழுத்தமும் சீரானது என்பதை உறுதிப்படுத்த தொடர்புடைய முனையத்தை துருவமுனைப்பு (+/-) மூலம் இணைக்கவும்.

மெய்நிகர் வெப்பத்தை தடுக்க MC4 இணைப்பியைப் பாதுகாக்கவும்.

வெளியீட்டு முடிவு:

இன்வெர்ட்டரின் டி.சி உள்ளீட்டு முனையத்துடன் இணைக்கவும் (கேபிள் குறுக்கு வெட்டு பகுதி mm4 மிமீ²).

மின்னல் பாதுகாப்பு மைதானம்:

SPD தரை கேபிள் (≥6mm²) தரை பட்டியுடன் இணைகிறது.

3. சக்தி சோதனை:

திறந்த சுற்று மின்னழுத்தத்தை அளவிடவும் (இன்வெர்ட்டர் உள்ளீட்டு வரம்பை பொருத்துங்கள்).

நுண்ணறிவு கண்காணிப்பு தரவு சரியாக அனுப்பப்பட்டதா என்பதை சரிபார்க்கவும்.

4. முன்னெச்சரிக்கைகள்

பாதுகாப்பு விவரக்குறிப்புகள்:

செயல்பாட்டின் போது காப்பு கையுறைகளை அணியுங்கள். நேரலையில் வேலை செய்ய வேண்டாம்.

டி.சி பக்கத்தில் உயர் மின்னழுத்தம் (600 வி முதல் 1500 வி வரை) இருந்தால், நீங்கள் ஒரு எச்சரிக்கை லேபிளை அமைக்க வேண்டும்.

பராமரிப்பு பரிந்துரைகள்:

பெட்டியை தவறாமல் சுத்தம் செய்து உருகி நிலையை சரிபார்க்கவும்.

இடியுடன் கூடிய பருவத்திற்கு முன் SPD தொகுதி செயல்திறனை சோதிக்கவும்.

ஐந்து, தேர்வு பரிந்துரைகள்

மின் நிலையத்தின் அளவைப் பொறுத்து:

சிறிய வீட்டு: 6-8 உள்ளீடு, ஒருங்கிணைந்த அடிப்படை பாதுகாப்பு செயல்பாடு.

தொழில்துறை மற்றும் வணிக மின் நிலையம்: 12-16, புத்திசாலித்தனமான கண்காணிப்பு மற்றும் தொலைநிலை தகவல்தொடர்பு.

25 ஆண்டுகள் நீண்ட கால பாதுகாப்பை உறுதிப்படுத்த Cnlonqcom தொடர் தயாரிப்புகள் போன்ற TUV/IEC சான்றளிக்கப்பட்ட பஸ் பெட்டிகளைத் தேர்வுசெய்க!

ஒளிமின்னழுத்த சந்தி பெட்டி என்பது மின் நிலையத்தின் "பாதுகாப்பு மையமாக" உள்ளது, மேலும் சரியான நிறுவல் மற்றும் பராமரிப்பு ஆகியவை மின் உற்பத்தி செயல்திறனை கணிசமாக மேம்படுத்தும். உங்களுக்கு குறிப்பிட்ட மாதிரி பரிந்துரைகள் அல்லது தொழில்நுட்ப தீர்வுகள் தேவைப்பட்டால், தயவுசெய்து cnlonqcom ஐ அணுகவும்!
